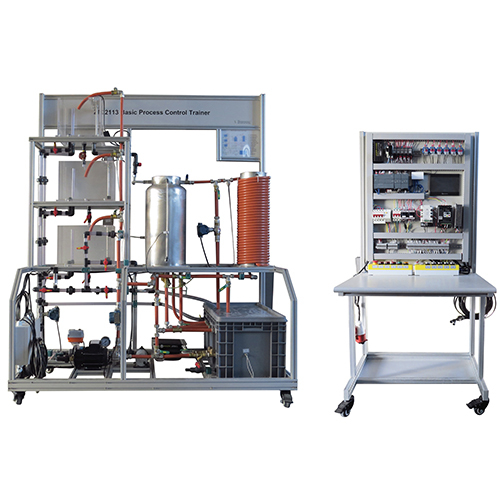

ZM2113 အခြေခံ လုပ်ငန်းစဉ် ထိန်းချုပ်မှု သင်တန်းဆရာ သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်း ပစ္စည်းကိရိယာများ လုပ်ငန်းစဉ် ထိန်းချုပ်မှု သင်တန်းဆရာ

၁ ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
လုပ်ငန်းစဉ် ထိန်းချုပ်မှုဆိုသည်မှာ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ကို အလိုအလျောက်ထိန်းချုပ်ခြင်း၏ အတိုကောက်ဖြစ်ပြီး အလိုအလျောက်နည်းပညာ၏ အရေးကြီးသော အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ရေနံ၊ ဓာတုဗေဒလုပ်ငန်း၊ လျှပ်စစ်ဓာတ်အား၊ သတ္တုဗေဒ၊ အလင်းစက်မှုလုပ်ငန်း၊ ဆောက်လုပ်ရေးပစ္စည်းများ၊ နျူကလီးယားစွမ်းအင်စသည့် စက်မှုလုပ်ငန်းထုတ်လုပ်မှုတွင် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ကို စဉ်ဆက်မပြတ် သို့မဟုတ် အလိုအလျောက်ထိန်းချုပ်ခြင်းကို ရည်ညွှန်းလေ့ရှိသည်။ ခေတ်မီစက်မှုလုပ်ငန်းထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် လုပ်ငန်းစဉ်ထိန်းချုပ်မှုနည်းပညာသည် အကောင်းဆုံးနည်းပညာနှင့် စီးပွားရေးညွှန်းကိန်းအမျိုးမျိုးကို အကောင်အထည်ဖော်ခြင်း၊ စီးပွားရေးထိရောက်မှုနှင့် အလုပ်သမားထုတ်လုပ်မှုတိုးတက်စေခြင်း၊ အလုပ်သမားအခြေအနေများတိုးတက်စေခြင်းနှင့် ဂေဟစနစ်ပတ်ဝန်းကျင်ကို ကာကွယ်ခြင်းတို့တွင် အရေးပါသောအခန်းကဏ္ဍမှ ပါဝင်လာပါသည်။
လုပ်ငန်းစဉ်လုပ်ငန်းများ၏ အလိုအလျောက်စနစ်နှင့် သတင်းအချက်အလက်စနစ်များကို အဓိကလိုင်းအဖြစ် ပါဝင်သော အဓိကနည်းပညာများနှင့် ပစ္စည်းကိရိယာများစနစ်များကို ကျွန်ုပ်တို့ ZM2113 အမျိုးအစား အဆင့်မြင့်လုပ်ငန်းစဉ်ထိန်းချုပ်မှု ပရော်ဖက်ရှင်နယ်ဓာတ်ခွဲခန်း ဘက်စုံလေ့ကျင့်သင်ကြားရေးကိရိယာကို ဒီဇိုင်းထုတ်ထုတ်လုပ်ခဲ့ပြီး ပရော်ဖက်ရှင်နယ်ဘာသာရပ်ဓာတ်ခွဲခန်းအင်ဂျင်နီယာလေ့ကျင့်မှုအခြေခံကို တည်ထောင်ခဲ့သည်။
ဤလေ့ကျင့်ရေးကိရိယာကို ကျိုးကြောင်းဆီလျော်စွာ ဒီဇိုင်းထုတ်ထားပြီး ဘက်စုံအသုံးပြုနိုင်မှုအားကောင်းသည်။ ၎င်းသည် စက်မှုလုပ်ငန်းအလိုအလျောက်စနစ်၊ အလိုအလျောက်ထိန်းချုပ်မှုနှင့် ဘွဲ့ကြိုနှင့် ဂျူနီယာကောလိပ်၏ အခြားအဓိကဘာသာရပ်များတွင် ဆက်စပ်သင်တန်းများ၏ စမ်းသပ်သင်ကြားမှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်ရုံသာမက ဘွဲ့လွန်ကျောင်းသားများ၏ ဘာသာရပ်များကို သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ရေးအတွက်လည်း သင့်လျော်ပါသည်။ ၁.၂ အင်္ဂါရပ်များ
၁။ ၎င်းသည် စက်မှုလုပ်ငန်းသုံး အလူမီနီယမ်ပရိုဖိုင်ဘောင်၊ ပွင့်လင်းမြင်သာသောဖွဲ့စည်းပုံဒီဇိုင်းနှင့် ပွင့်လင်းသောမျက်နှာပြင်ကို အသုံးပြုသည်။
၂။ ထုတ်ကုန်သည် ဒက်စ်တော့ဖွဲ့စည်းပုံ၊ အလူမီနီယမ်သတ္တုစပ်ဘောင်ဒီဇိုင်းနှင့် ထိန်းချုပ်မှုအရာဝတ္ထုနှင့် ထိန်းချုပ်မှုစနစ်အတွက် သီးခြားဒီဇိုင်းကို အသုံးပြုသည်။ ၎င်းကို ပေါင်းစပ်၍ လည်ပတ်မှုစားပွဲပေါ်တွင် ထားရှိနိုင်သည် သို့မဟုတ် လိုအပ်ချက်အလိုက် သီးခြားထားရှိနိုင်သည်။
၃။ ကိရိယာ၏ အဝင်နှင့် အထွက်မျက်နှာပြင်များသည် ကောင်းမွန်သော လိုက်ဖက်ညီမှုရှိသည်။ မောင်းနှင်ယူနစ်နှင့် အဓိကထိန်းချုပ်မှု PLC ယူနစ်ကို အလွယ်တကူ အစားထိုးနိုင်ပြီး အီလက်ထရွန်းနစ်ပတ်လမ်း၏ ဝန်ယန္တရားအဖြစ် အသုံးပြုနိုင်ပြီး PLC ထိန်းချုပ်မှုစနစ်၏ အကောင်အထည်ဖော်အရာဝတ္ထုအဖြစ် အသုံးပြုနိုင်ပြီး လိုအပ်သလို အဆင့်မြှင့်တင်နိုင်သည်။
၄။ စက်မှုလုပ်ငန်းတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသော အပူချိန်၊ စီးဆင်းမှု၊ အရည်အဆင့်၊ ဖိအားနှင့် ပါဝင်မှုဆိုင်ရာ အပူထောက်လှမ်းခြင်းနှင့် အာရုံခံကိရိယာငါးခုကို ကွဲပြားစေနိုင်ပြီး ဆက်စပ်စမ်းသပ်မှုများကို ဒီဇိုင်းထုတ်နိုင်သည်။
၅။ အချိန်မျှဝေထိန်းချုပ်မှု၏ အယူအဆသည် တစ်ချိန်တည်းတွင် ကန့်သတ်ချက်နှစ်ခု သို့မဟုတ် သုံးခုကို စုဆောင်းနိုင်သည်၊ ဥပမာအားဖြင့်၊ စီးဆင်းမှုတိုင်းတာမှုတစ်စုံနှင့် အပူချိန်တိုင်းတာမှုတစ်စုံ။ အရာဝတ္ထုစနစ်ကို အလူမီနီယမ်သတ္တုစပ်အားလုံးဖြင့် ပြုလုပ်ထားသည်။ အလှအပဆိုင်ရာ ရှုထောင့်မှကြည့်လျှင် အင်ဂျင်နီယာဆိုင်ရာ အယူအဆကို မဆုံးရှုံးဘဲ၊ လုပ်ငန်းစဉ်ပစ္စည်းကိရိယာ ပရော်ဖက်ရှင်နယ် ဓာတ်ခွဲခန်း၏ အရာဝတ္ထုစနစ်ကို ပြန်လည်သုံးသပ်ပြီး တည်ဆောက်ထားပြီး၊ ခေတ်ကာလ၏ လေထုနှင့်အတူ သရုပ်ပြဓာတ်ခွဲခန်းတစ်ခုအဖြစ် တည်ဆောက်သွားမည်ဖြစ်သည်။
၆။ ဤကိရိယာသည် လုပ်ငန်းစဉ်ထိန်းချုပ်မှု၏ အခြေခံထိန်းချုပ်မှု လေ့ကျင့်ရေးစီမံကိန်းများကို ပြီးမြောက်စေနိုင်ပြီး၊ စီးဆင်းမှု၊ အပူချိန်၊ ဖိအား၊ အရည်အဆင့်နှင့် ပါဝင်မှုဆိုင်ရာ ကန့်သတ်ချက်ငါးခု၏ ထိန်းချုပ်မှုနှင့် PID ချိန်ညှိမှုလုပ်ဆောင်ချက်များကို အကောင်အထည်ဖော်နိုင်ပြီး၊ သင်ကြားရေးနှင့် လေ့ကျင့်ရေး ရည်ရွယ်ချက်အမျိုးမျိုးကို ရရှိနိုင်ပါသည်။

၂။ စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ
၁။ ပါဝါထောက်ပံ့မှု- သုံးဆင့်ငါးဝါယာကြိုး 380V±5% 50Hz;
၂။ ထိန်းချုပ်မှုအချက်ပြမှု- ဗို့အား 0～10V/4-20mA; ၄။ အလုပ်လုပ်သည့်ပတ်ဝန်းကျင်- -၁၀℃～၄၀℃၊ ဆွေမျိုးစိုထိုင်းဆ- ၂၀%～၉၀% ငွေ့ရည်ဖွဲ့ခြင်းမရှိပါ။
၅။ အလုပ်လုပ်သည့်အခြေအနေများ- ပတ်ဝန်းကျင်အပူချိန် -၁၀℃～+၄၀℃ ဆွေမျိုးစိုထိုင်းဆ <၈၅% (၂၅℃)
၃။ ထုတ်ကုန်ဖွဲ့စည်းမှု
(၁) ထိန်းချုပ်ရေးအပိုင်း
၁။ အလယ်အလတ်ရီလေး
၂။ ကိရိယာပါဝါထောက်ပံ့မှုအပိုင်း
၃။ plc
၄။ ဆားကစ်ဖြတ်တောက်ကိရိယာအပိုင်း
၅။ AC contactor
၆။ အပူချိန်အာရုံခံကိရိယာ
၇။ ခလုတ်
၈။ ထိတွေ့မျက်နှာပြင်
၉.၂၄v ပါဝါထောက်ပံ့မှု
၁၀။ အင်ဗာတာ
၁၁။ ချိန်ညှိနိုင်သော ပါဝါထောက်ပံ့မှု
၁၂။ ဝါယာကြိုးချိတ်ဆက်သည့် terminal block
၁၃။ ခလုတ်များနှင့် အညွှန်းကိန်းများ
(၂)
၁။ အက်ခရီလစ်ရေတိုင်ကီ
၂။ ပါဝါထောက်ပံ့မှုသေတ္တာ
၃။ အလုပ်လုပ်ပုံအခြေခံ
၄။ အပူပေးရေတိုင်ကီ
၅။ ကွိုင်ပိုက်
၆။ ရေသိုလှောင်တိုင်ကီ
၄။ စမ်းသပ်မှုအကြောင်းအရာ
၁။ လုပ်ငန်းစဉ်ထိန်းချုပ်မှုစနစ်ဖွဲ့စည်းပုံနားလည်မှုစမ်းသပ်မှု
(၁) လုပ်ငန်းစဉ်ထိန်းချုပ်မှုနှင့် စမ်းသပ်ကိရိယာများ၏ ဟာ့ဒ်ဝဲဖွဲ့စည်းပုံနှင့် ထိန်းချုပ်မှုအစီအစဉ်၏ ဖွဲ့စည်းမှုနှင့် ချိတ်ဆက်မှုစမ်းသပ်မှုကို နားလည်ခြင်း
(၂) စမတ်ထုတ်လွှင့်စက်များကဲ့သို့သော စမတ်တူရိယာများ၏ လည်ပတ်မှုနှင့် ကန့်သတ်ချက်ဆက်တင်များ စမ်းသပ်ချက်များ
(၃) အာရုံခံကိရိယာ ချိန်ညှိခြင်း (သုညရွှေ့ပြောင်းမှုနှင့် အကွာအဝေးချိန်ညှိမှု)
၂။ ထိန်းချုပ်ထားသော အရာဝတ္ထုဝိသေသလက္ခဏာ စမ်းသပ်ချက်
(၁) တစ်ခုတည်းသောစွမ်းရည်ရှိသော ရေကန်ဝိသေသလက္ခဏာ စမ်းသပ်ချက်
(၂) နှစ်ထပ်ကိုင်ထားသော ရေကန်ဝိသေသလက္ခဏာ စမ်းသပ်ချက်
၃။ တစ်ကွင်းတည်းထိန်းချုပ်မှုစနစ် စမ်းသပ်ချက်
(၁) တစ်ကွင်းတည်းထိန်းချုပ်မှုစနစ်၏ လက်တွေ့လုပ်ဆောင်မှု
(၂) အပေါ်ရေကန် (သို့မဟုတ် အလယ်ရေကန် သို့မဟုတ် အောက်ရေကန်) စဉ်ဆက်မပြတ်အဆင့်ထိန်းချုပ်မှု စမ်းသပ်ချက်
(၃) နှစ်ထပ်ကိုင်ထားသော ရေကန် စဉ်ဆက်မပြတ်အဆင့်ထိန်းချုပ်မှု စမ်းသပ်ချက်
(၄) ဘွိုင်လာရေကန်၏ တည်ငြိမ်ရေအပူချိန်၏ စဉ်ဆက်မပြတ်ထိန်းချုပ်မှု စမ်းသပ်ချက်
(၅) ဘွိုင်လာရေကန်၏ ဒိုင်းနမစ်ရေအပူချိန်၏ စဉ်ဆက်မပြတ်ထိန်းချုပ်မှု စမ်းသပ်ချက်
(၆) ဘွိုင်လာရေအဖုံးရေအပူချိန်၏ စဉ်ဆက်မပြတ်ထိန်းချုပ်မှု စမ်းသပ်ချက်
(၇) လျှပ်စစ်အဆို့ရှင်ဌာနခွဲစီးဆင်းမှု စဉ်ဆက်မပြတ်ထိန်းချုပ်မှု စမ်းသပ်ချက်
၄။ ရေကာတာထိန်းချုပ်မှုစနစ် စမ်းသပ်ချက်
(၁) ရေကာတာထိန်းချုပ်မှုစနစ်၏ ချိတ်ဆက်မှုလက်တွေ့လုပ်ဆောင်မှု
(၂) ရေကန်အဆင့် ရေကာတာထိန်းချုပ်မှု စမ်းသပ်ချက်
(၃) အောက်ရေကန်၏ အရည်အဆင့်နှင့် လျှပ်စစ်စီးဆင်းမှုနှုန်း၏ ရေကာတာထိန်းချုပ်မှု စမ်းသပ်ချက် ထိန်းချုပ်အဆို့ရှင်
၅။ အချိုးကျထိန်းချုပ်မှုစနစ်စမ်းသပ်မှု
(၁) တစ်ခုတည်းသောပိတ်ကွင်းစီးဆင်းမှုအချိုးထိန်းချုပ်မှုစမ်းသပ်မှု
(၂) နှစ်ထပ်ပိတ်ကွင်းစီးဆင်းမှုအချိုးထိန်းချုပ်မှုစမ်းသပ်မှု
၆။ စက်မှုလုပ်ငန်းထိန်းချုပ်မှုပုံစံဆော့ဖ်ဝဲပုံစံထိန်းချုပ်မှုစမ်းသပ်မှု
(၁) ရေအပူချိန်သန့်စင်သောနောက်ကျမှုထိန်းချုပ်မှုစမ်းသပ်မှု
(၂) စီးဆင်းမှုနှုန်းသန့်စင်သောနောက်ကျမှုထိန်းချုပ်မှုစမ်းသပ်မှု
၇။ ဖိအားထိန်းချုပ်မှုစမ်းသပ်မှု
