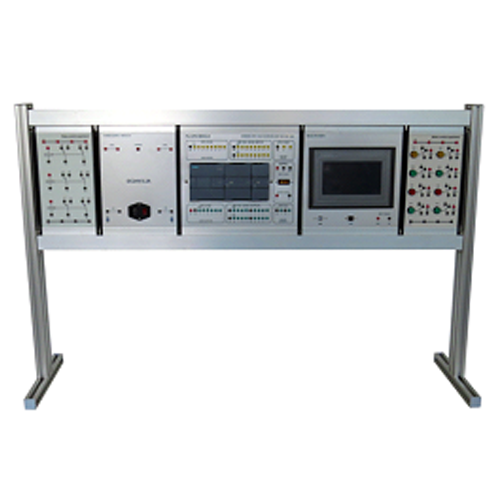

SS3101T မော်ဂျူလာ စက်မှုလုပ်ငန်း PLC ကျောင်းပညာရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းသင်တန်းပေးသူ Workbench Plc သင်တန်းပေးသူကိရိယာ၁။ ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁။ ခြုံငုံသုံးသပ်ချက်
လေ့ကျင့်ရေးကိရိယာတွင် Siemens 1200PLC၊ ထိတွေ့မျက်နှာပြင်၊ ပါဝါမော်ဂျူး၊ ခလုတ်မော်ဂျူး၊ အညွှန်းကိန်းမော်ဂျူးနှင့် relay မော်ဂျူးတို့ ပါဝင်သည်။ ဆက်စပ်စမ်းသပ်မှုများမှတစ်ဆင့် ကျောင်းသားများသည် S7-1200 PLC ၏ အခြေခံအသုံးပြုမှုနှင့် ပရိုဂရမ်းမင်းနည်းလမ်းများနှင့် ပရိုဂရမ်းမင်းဆော့ဖ်ဝဲလ်အသုံးပြုမှုကို ရင်းနှီးကျွမ်းဝင်နိုင်သည်။ အဆင့်မြင့်အသက်မွေးဝမ်းကျောင်း၊ အထက်တန်းကျောင်း၊ အလယ်တန်းအသက်မွေးဝမ်းကျောင်းကျောင်းများနှင့် နည်းပညာနှင့် သက်မွေးဝမ်းကျောင်းကျောင်းများနှင့် ဆက်စပ်သော သင်ကြားရေးနှင့် ကျွမ်းကျင်မှုလေ့ကျင့်ရေးအကဲဖြတ်မှုများအတွက် သင့်လျော်သော ကျောင်းသားများ၏ သက်ဆိုင်ရာဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ပြုစုပျိုးထောင်ပါ။
၁.၂။ အင်္ဂါရပ်များ
(၁) လေ့ကျင့်ရေးဘောင်သည် အလူမီနီယမ်ပရိုဖိုင်ကော်လံဘောင်ဖွဲ့စည်းပုံ၊ တိုင်းတာရေးကိရိယာနှင့် လေ့ကျင့်ရေးပါဝါထောက်ပံ့မှုတို့ကို ပေါင်းစပ်တပ်ဆင်ထားပြီး လေ့ကျင့်ရေးပတ်လမ်းနှင့် ကိရိယာကို ချိတ်ဆွဲသေတ္တာဖြင့် ပေါင်းစပ်ထားပြီး ယူနစ်တစ်ခုစီသည် ပြောင်းလွယ်ပြင်လွယ်ရှိပြီး အသုံးပြုရလွယ်ကူပြီး ပျက်စီးရန်မလွယ်ကူပါ။
(၂) စမ်းသပ်ပတ်လမ်းနှင့် ကိရိယာသည် အပြည့်အဝတပ်ဆင်ထားပြီး သင်တန်းအမျိုးမျိုး၏ လေ့ကျင့်ရေးအကြောင်းအရာကို ပြီးမြောက်စေရန် ပေါင်းစပ်အသုံးပြုနိုင်သည်။
(၃) လေ့ကျင့်ရေးပလက်ဖောင်းတွင် ကောင်းမွန်သောလုံခြုံရေးကာကွယ်မှုစနစ်ရှိသည်။
စွမ်းဆောင်ရည် ကန့်သတ်ချက် ၂ ခု
(၁) အဝင်ပါဝါ- single-phase, three-wire system 220V±10% 50Hz
(၂) အတိုင်းအတာ- 1200mm × 300mm × 780mm
(၃) စက်စွမ်းရည်- <1KVA
(၄) အလေးချိန်- <100kg
(၅) အလုပ်လုပ်သည့်အခြေအနေ- ပတ်ဝန်းကျင်အပူချိန် -10°C ~ +40°C ဆွေမျိုးစိုထိုင်းဆ <85% (25°C)
.၃ ထုတ်ကုန်ဖွဲ့စည်းမှု
၃.၁ လေ့ကျင့်ရေးဘောင်
လေ့ကျင့်ရေးဘောင်ကို အလူမီနီယံပရိုဖိုင်ကော်လံဖြင့် ထောက်ပံ့ထားပြီး ခိုင်မာသောဖွဲ့စည်းပုံ၊ လှပသောအသွင်အပြင်နှင့် အဆင်ပြေသော desktop လည်ပတ်မှုတို့ ပါဝင်သည်။
၃.၂ ပါဝါမော်ဂျူး
ပါဝါမော်ဂျူးသည် AC220V input၊ DC24V ပါဝါထောက်ပံ့မှုနှင့် ပါဝါပလပ်ဝါယာကြိုးတို့ဖြစ်ပြီး ဘေးကင်းပြီး အဆင်ပြေသည်။
၃.၃ ခလုတ်မော်ဂျူး
မော်ဂျူးတွင် မီးခွက်ခလုတ်ရှစ်ခုပါဝင်ပြီး တစ်ခုချင်းစီတွင် ပုံမှန်ပိတ်ထားသော contact နှင့် ပုံမှန်ဖွင့်ထားသော contact တစ်ခုစီပါရှိပြီး ၎င်းတို့အနက် ခြောက်ခုမှာ self-reseting ခလုတ်များဖြစ်ပြီး ကျန်နှစ်ခုမှာ self-locking ခလုတ်များဖြစ်သည်။ plc digital signal ကို plc အတွက် ထည့်သွင်းနိုင်သည်။
၃.၄ relay module
မော်ဂျူးတွင် relay သုံးခုပါဝင်ပြီး တစ်ခုစီတွင် ပုံမှန်ဖွင့်ထားသော contact နှစ်ခုနှင့် ပုံမှန်ပိတ်ထားသော contact နှစ်ခုပါရှိသည်။ ၎င်းကို plc အတွက် actuator အဖြစ် အသုံးပြုနိုင်သည်။
၃.၅ PLC မော်ဂျူး
မော်ဂျူးတွင် Siemens CPU1212C DC/DC/DC၊ SM1223 မော်ဂျူးနှင့် SM1232 မော်ဂျူးတို့ ပါဝင်သည်။ ၎င်းတွင် digital input ၂၄ ခု၊ thyristor (DC24v) output ၂၂ ခု၊ analog input ၂ ခုနှင့် analog output ၂ ခု ပါဝင်သည်။
၃.၆ touch screen မော်ဂျူး
မော်ဂျူးတွင် PLC ကို စောင့်ကြည့်ရန်အတွက် MCGS ၇ လက်မ color touch screen ပါဝင်သည်။
၃.၇ တပ်ဆင်ထားသော အစိတ်အပိုင်းများ
(၁) ကွန်ရက်ကြိုး ၁ ခု
(၂) PLC ပရိုဂရမ်းမင်းဆော့ဖ်ဝဲ CD ၁ ခု
(၃) ထိတွေ့မျက်နှာပြင် ပရိုဂရမ်းမင်းဆော့ဖ်ဝဲ ၁ ခု
(၄) 5A ဖျူ့စ် ၁၀ ခု
(၅) အဝါရောင်ညွှန်ပြမီး ၁ ခု၊ အစိမ်းရောင်ညွှန်ပြမီး ၁ ခု၊ အနီရောင်ညွှန်ပြမီး ၁ ခု
(၆) အင်္ဂလိပ်လက်စွဲ ၁ ခု
(၇) ၂ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၂၅ ခု
(၈) ၂ မီလီမီတာ ဘေးကင်းရေးပလပ် ၃ ခု
၄ သင်တန်းအကြောင်းအရာ
(၁) plc ပရိုဂရမ်းမင်းသင်တန်း
(၂) ထိတွေ့မျက်နှာပြင် ပရိုဂရမ်းမင်းသင်တန်း
(၃) Plc နှင့် ထိတွေ့မျက်နှာပြင် ဆက်သွယ်ရေးသင်တန်း
(၄) ကွန်ပျူတာနှင့် ထိတွေ့မျက်နှာပြင် ဆက်သွယ်ရေးသင်တန်း
(၅) ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်မှု plc သင်တန်း
(၆) ထိတွေ့မျက်နှာပြင် စောင့်ကြည့်ခြင်း plc အခြေအနေ သင်တန်း
