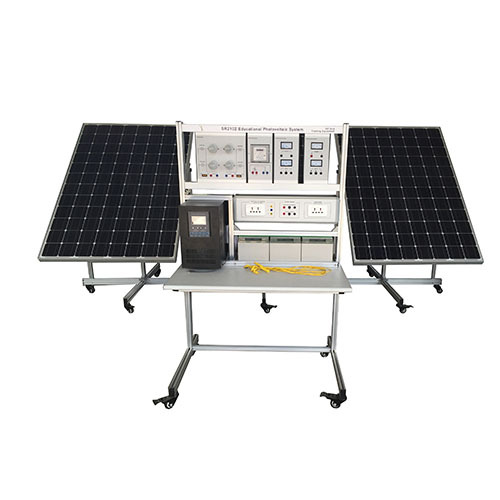

ZE3716 ကွန်ရက်လည်ပတ်မှုအတွက် နေရောင်ခြည်စွမ်းအင်သင်ကြားရေးပစ္စည်းကိရိယာများ အသက်မွေးဝမ်းကျောင်းပညာရေးပစ္စည်းကိရိယာများ ပြန်လည်ပြည့်ဖြိုးမြဲလေ့ကျင့်ရေးပစ္စည်းကိရိယာများ

၁.၁ ခြုံငုံသုံးသပ်ချက်
ဤလေ့ကျင့်ရေးပစ္စည်းကိရိယာတွင် နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သည့်ပစ္စည်းများ၊ photovoltaic panel လျှပ်စစ်ထုတ်လုပ်သည့်ပစ္စည်းများ၊ inverter များနှင့် အလင်းထုတ်လွှတ်သည့် controller များကဲ့သို့သော မော်ဂျူးများပါဝင်သည်။ ဆက်စပ်စမ်းသပ်မှုများမှတစ်ဆင့် နေရောင်ခြည်စွမ်းအင်နှင့် လေစွမ်းအင်ထုတ်လုပ်ခြင်း၏ အခြေခံမူများကို လေ့လာနိုင်ပြီး ကျောင်းသားများ၏ သက်ဆိုင်ရာဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ပြုစုပျိုးထောင်နိုင်သည်။ ၎င်းသည် အသက်မွေးဝမ်းကျောင်းနှင့် အသက်မွေးဝမ်းကျောင်းကောလိပ်များ၊ အလယ်တန်းအသက်မွေးဝမ်းကျောင်းကျောင်းနှင့် နည်းပညာကျောင်းဆိုင်ရာ ပရော်ဖက်ရှင်နယ်သင်ကြားရေးနှင့် ကျွမ်းကျင်မှုအကဲဖြတ်ခြင်းအတွက် သင့်လျော်သည်။
၁.၂ အင်္ဂါရပ်များ
(၁) လေ့ကျင့်ရေးပစ္စည်းကိရိယာသည် အလူမီနီယမ်ကော်လံဘောင်ဖွဲ့စည်းပုံကို အသုံးပြုထားပြီး ပါဝါထောက်ပံ့မှုကို ပေါင်းစပ်ပြီး တပ်ဆင်ထားသည်။
(၂) ယူနစ်ဆားကစ်ချိတ်ဆွဲသေတ္တာကို အပြည့်အဝစီစဉ်ထားပြီး သင်တန်းအမျိုးမျိုး၏ လေ့ကျင့်ရေးအကြောင်းအရာကို ပြီးမြောက်စေရန် ပေါင်းစပ်အသုံးပြုနိုင်သည်။
(၃) မတူညီသောအသုံးပြုသူများ၏ လိုအပ်ချက်များကို ဖြည့်ဆည်းရန် သက်ဆိုင်ရာယူနစ်များကို စမ်းသပ်ဘာသာရပ်များမှ ပြောင်းလွယ်ပြင်လွယ်ထည့်သွင်းနိုင်သည် သို့မဟုတ် ဖျက်နိုင်သည်။
(၄) စက်တွင် ကောင်းမွန်သောဘေးကင်းရေးကာကွယ်မှုစနစ်ရှိသည်။
၂ စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ
(၁) အဝင်ပါဝါ: single-phase AC220V ± 10% 60Hz
(၂) ပြင်ပအတိုင်းအတာ: နေရောင်ခြည်စွမ်းအင်ထုတ်လုပ်သည့်ကိရိယာ: 1000mm × 1000mm × 1500mm
လေ့ကျင့်ရေးပလက်ဖောင်းအရွယ်အစား: 1610mm × 800mm × 1350mm
(၃) စုစုပေါင်းစွမ်းရည်: <2KVA
(၄) အလေးချိန်: <100kg
(၅) အလုပ်လုပ်သည့်အခြေအနေများ:
ပတ်ဝန်းကျင်အပူချိန် -10 ℃ ～ + 40 ℃
ဆွေမျိုးစိုထိုင်းဆ ＜ 85% (25 ℃)

၃ ထုတ်ကုန်ဖွဲ့စည်းမှု
၃.၁ ပလက်ဖောင်း
ပါဝါဘူးတွင် ဘက်ထရီဘူး၊ AC အထွက်နှင့် ဆားကစ်ဖြတ်တောက်ကိရိယာနှင့် အရေးပေါ်ရပ်တန့်ခလုတ်တို့ ပါဝင်သည်။
ပါဝင်ပစ္စည်းများ- မိုဘိုင်းအလုပ်ရုံ၊ ဘက်ထရီ၊ ကွန်ရက်ချိတ်ဆက်မှုအတွက် မော်ဂျူး၊ အစိတ်အပိုင်းဆားကစ်
ဆိုလာပြားများနှင့် ဗဟိုပြားများ
ပါဝါ- ၁၉၀ ဝပ်
ဘက်ထရီသည် AGM အမျိုးအစား၊ 120 Ah၊ 12 ဗို့ဖြစ်သည်။
အလုပ်ရုံတွင် ဘီးလေးဘီး (သော့ခလောက်ပါ ဘီးနှစ်ဘီး) တပ်ဆင်ထားသည်။
အလုပ်ရုံဘောင်ကို ဆေးသုတ်ပြီး ဆေးသုတ်ထားသည်။
အလုပ်ရုံတွင် အီလက်ထရွန်းနစ်သော့ခလောက်/သော့ဖွင့်ကိရိယာအစုံတစ်ခုလည်း ပါဝင်မည်ဖြစ်သည်။
ကြိုးများချိတ်ဆက်ရန်အတွက် လိုအပ်သော interface ကြိုးများနှင့် အစိတ်အပိုင်းများအားလုံး ပါဝင်သည်။
ကွဲပြားသော မော်ဂျူးများ။
ချိတ်ဆက်မှုများနှင့် အစိတ်အပိုင်းများအတွက် ပြားများ ၎င်းတွင် Identify ဘေးတွင် silk-screened label ပါရှိသည်။
၃.၂ ပြားတွင် အောက်ပါအစိတ်အပိုင်းများ ပါဝင်သည်-
ဆိုလာမော်ဂျူးဆားကစ်ဘုတ်များ။
MPPT load regulator။
အောက်ပါအင်္ဂါရပ်များပါရှိသော data acquisition system ပါဝင်သည်။
Data acquisition module၊ analog 10/20 channel voltage နှင့် current input။
သီးခြား AC voltage input module။
သီးခြား AC input module။
ပါဝါထောက်ပံ့မှု၊ ၂၄ VDC၊ ၃၅W၊ ယူနီဗာဆယ် အဝင်။
Cat 5E ချိတ်ဆက်ကြိုး၊ ၁၄ ပေ၊ မီးခိုးရောင်။
၂၄ လက်မ (၂) သို့မဟုတ် အလားတူ၊ ၇၂ လက်မ (၂) သို့မဟုတ် အလားတူ၊ ၁၀၀ စင်တီမီတာ (၂) သို့မဟုတ် အလားတူ ကြိုးအစုံ။
နေကို တုပရန်အတွက် ၅၀၀ ဝပ် မီးများ ပါဝင်သည်။
၈၀A DC ကွန်ဘိုဘောက်စ်။
မြေကြီးချို့ယွင်းမှုကာကွယ်ကိရိယာ။
ခလုတ်ကို ဖြုတ်ရန် ဆားကစ်ဘရိတ်ကာကို အသုံးပြုပါ။
ဆိုလာပြားများ၏ ပြောင်းလဲနိုင်သော ဝန်အားထိန်းချုပ်မှု။ o ဗဟိုအစိတ်အပိုင်း ဆားကစ်ဘုတ်။
အင်ဗာတာ၊ တစ်ဆင့်တည်း။
အန်နာလော့ ဝန်ဆောင်မှု ပါဝါမီတာ။
ဆားကစ်ဘရိတ်ကာပါသော AC ဝန်အားစင်တာ။ o
၃.၃ DC ပါဝါဖြန့်ဖြူးမှု။
ဘက်ထရီ ဖြုတ်ခလုတ်။
ညှပ်ထားသော မြှောက်ကိန်း။ သို့မဟုတ် ပါဝါမီတာ။ သို့မဟုတ် DC အမ်မီတာ၊ အန်နာလော့။ LCD ပါသော အဝေးထိန်းမော်နီတာ
ဖန်သားပြင်၊ အီသာနက်နှင့် ချိတ်ဆက်ပါ
AC မီးများ
AC မီးအိမ်ကိုင်ဆောင်သူ
DC မီးများ
DC မီးအိမ်ကိုင်ဆောင်သူ
DC ဝန်အားခလုတ်။ o AC အားသွင်းခလုတ်
AC ပလပ်၊ နှစ်ထပ်
AC ဖြုတ်ခလုတ်။ o DC ဖြုတ်ခလုတ်။
grid ချိတ်ဆက်မှုအတွက် module များပါဝင်သည်- inverter learning system, code, standards နှင့် grid
ချိတ်ဆက်လုပ်ဆောင်မှု။ kWh AC မီတာများ၊ micro inverters များ၊
၃.၄ Photovoltaic panels
အနည်းဆုံး panel arrangement နှစ်ခုပါဝင်သည်
သင်သည် parallel connections များကို ဖန်တီးနိုင်သည်-
ပါဝါထောက်ပံ့မှုဗို့အား 17.3V။
လျှပ်စီးကြောင်း 2.35A။
အမြင့်ဆုံး output voltage 1000 Vdc။ (အများဆုံး system limit voltage)
ပါဝါတစ်ခုလျှင် 40W။
နေရောင်ခြည်စွမ်းအင်သုံးပစ္စည်းများ။
DC ပါဝါသည် အလင်းမှလာသည်။ o photovoltaic modules အုပ်စုတစ်ခု။
photovoltaic modules နှစ်ခု (၂) ခု။
စွမ်းအင်စီမံခန့်ခွဲမှု၊
အဓိကအစိတ်အပိုင်းများမှာ- Timer
Kilowatt AC၊ digital။ Micro inverter၊ 190W၊ 240 VAC။ စွမ်းအင်စီမံခန့်ခွဲမှုယူနစ်၊ အတွင်းပိုင်းနေရာ။
Lock / Tag Kit ကျောင်းသားသင်တန်း ဤသင်တန်းတွင် ပါဝင်မည်ဖြစ်သည်
မာလ်တီမီဒီယာသင်ယူမှုလှုပ်ရှားမှု package တစ်ခု။ (သင်ကြားမှုစမ်းသပ်မှုဗီဒီယို)
အနည်းဆုံး panel arrangement နှစ်ခုပါဝင်သည်
သင်သည် parallel connections များကို ဖန်တီးနိုင်သည်-
module တစ်ခုလျှင် အနည်းဆုံးဘက်ထရီ ၃၆ လုံးပါ flat type။
ပြားကို ဖြုတ်တပ်နိုင်သော Workstation ပေါ်တွင် တပ်ဆင်ထားမည်ဖြစ်သည်။
ဘောင်ကို ပြားကို စောင်း၍ ထောင့်ကို ပြောင်းလဲနိုင်စေရန် ဒီဇိုင်းထုတ်ထားသင့်သည်။
၄။ ၎င်းသည် စမ်းသပ်လေ့ကျင့်ရေး ပရောဂျက်များကို ပြီးမြောက်အောင် လုပ်ဆောင်နိုင်သည်။
၁။ နေရောင်ခြည်စွမ်းအင်ကို နားလည်ခြင်း
၂။ နေရောင်ခြည်စွမ်းအင် လေ့ကျင့်ရေး
၃။ နေရောင်ခြည်စွမ်းအင် မော်ဂျူးများ၏ စွမ်းဆောင်ရည် လေ့ကျင့်ရေး
၄။ နေရောင်ခြည်စွမ်းအင် လေ့ကျင့်ရေး အချက်အလက် စုဆောင်းခြင်း
