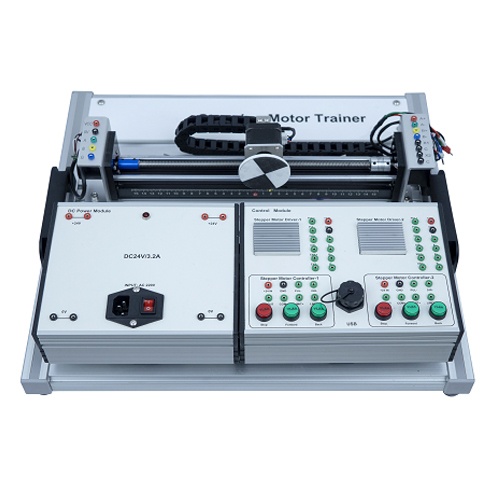

ZE3433 စတက်ပ်မော်တာ လေ့ကျင့်ပေးသူ ပညာရေးဓာတ်ခွဲခန်း ထိုင်ခုံ အသက်မွေးဝမ်းကျောင်း လေ့ကျင့်ပေးသူ အလုပ်ခုံ လျှပ်စစ်လေ့ကျင့်ရေး ပစ္စည်းကိရိယာI. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
ZE3433 stepper motor လေ့ကျင့်ရေးခုံကို ကျောင်းသားများနှင့် လျှပ်စစ်လုပ်သားများ stepper motor ထိန်းချုပ်မှုစနစ်များနှင့် အကောင်အထည်ဖော်မှုစနစ်များနှင့် သက်ဆိုင်သည့် သီအိုရီဆိုင်ရာဗဟုသုတနှင့် လက်တွေ့လုပ်ဆောင်မှုများကို နားလည်ရန်နှင့် လေ့လာရန် ကူညီပေးရန် ဒီဇိုင်းထုတ်ထားသည်။ ZE3433 stepper motor လေ့ကျင့်ရေးပလက်ဖောင်းကို အဓိကအားဖြင့် DC power module၊ stepper motor control module နှင့် dual stepper motor threaded screw လေ့ကျင့်ရေးပလက်ဖောင်းဟူ၍ အပိုင်းသုံးပိုင်းဖြင့် ဖွဲ့စည်းထားသည်။
၁.၂ အင်္ဂါရပ်များ
၁။ ZE3433 stepper motor လေ့ကျင့်ရေးခုံကို အရည်အသွေးမြင့်သတ္တုပစ္စည်းဖြင့် ပြုလုပ်ထားသည်။ ၎င်းတွင် မြင့်မားသောဝန်အားနှင့် ချေးခံနိုင်ရည်ရှိမှု၏ ဝိသေသလက္ခဏာများရှိသည်။
၂။ ZE3433 stepper motor လေ့ကျင့်ရေးပလက်ဖောင်းသည် မော်ဂျူလာဒီဇိုင်းသဘောတရားကို လက်ခံကျင့်သုံးပြီး ပိုမိုယုံကြည်စိတ်ချရသော၊ ပိုမိုလှပသော၊ ပိုမိုအဆင်ပြေသော ရွေ့လျားနိုင်သောစွမ်းရည်များနှင့် ပိုမိုရှင်းလင်းသော stepper motor ထိန်းချုပ်မှုမူများ၏ ဝိသေသလက္ခဏာများရှိသည်။
၃။ ZE3433 stepper motor လေ့ကျင့်ရေးခုံကိုယ်တိုင်ကို မော်ဂျူးတစ်ခုအဖြစ် အသုံးပြုနိုင်ပြီး PLC control module (ကိုယ်တိုင် configure လုပ်ထားသော) ဖြင့် ထိန်းချုပ်နိုင်ပြီး stepper motor များ၏ ထိန်းချုပ်မှုနည်းလမ်းများကို ပိုမိုလေ့လာနိုင်စေပါသည်။
၂။ စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ
ထည့်သွင်းပါဝါ: single phase 220~240V 50/60Hz
အရွယ်အစား: 500mm*450mm*180mm
အလေးချိန်: < 100kg
အလုပ်လုပ်သည့်အခြေအနေများ: ပတ်ဝန်းကျင်အပူချိန် -10℃～+40℃ ဆွေမျိုးစိုထိုင်းဆ <85% (25℃)
III. အစိတ်အပိုင်းများစာရင်းနှင့် အသေးစိတ်မိတ်ဆက်ခြင်း
၃.၁ အဓိကအစိတ်အပိုင်း-
နံပါတ် အမည်
၁ Stepper မော်တာ လေ့ကျင့်ရေးပလက်ဖောင်းအောက်ခံ
၂ Stepper မော်တာ အင်ကုဒ်ဒါ
၃ DC ပါဝါမော်ဂျူး ချိတ်ဆွဲသေတ္တာ
၄ Stepper မော်တာ
၅ Threaded screw
၆ Stepper မော်တာ ထိန်းချုပ်မော်ဂျူး ချိတ်ဆွဲသေတ္တာ
၃.၂ ပါဝါသေတ္တာ အစိတ်အပိုင်း
နံပါတ် အမည်
၁ ပါဝါညွှန်ပြကိရိယာ
၂ DC24V ပါဝါထောက်ပံ့မှု K2 port
၃ DC0V ပါဝါထောက်ပံ့မှု K2 port
၄ AC220V ပါဝါထည့်သွင်းပေါက်နှင့် ခလုတ်
၅ Stepper မော်တာ ဒရိုက်ဘာ မော်ဂျူး
၆ Stepper မော်တာ ဆားကစ် ထိန်းချုပ်မှု မော်ဂျူး
၇ USB ဆက်သွယ်ရေး port
၃.၃ ပစ္စည်းကိရိယာ ဖွဲ့စည်းမှုစာရင်း
နံပါတ် အမည် အရေအတွက်
အစိတ်အပိုင်း ၁ ပါဝါထိန်းချုပ်မော်ဂျူး ချိတ်ဆွဲသေတ္တာ ၁
အစိတ်အပိုင်း ၂ Stepper မော်တာ ဒရိုက်ဘာ ထိန်းချုပ်မော်ဂျူး ချိတ်ဆွဲသေတ္တာ ၁
အစိတ်အပိုင်း ၃ Stepper မော်တာ ၂
အစိတ်အပိုင်း ၄ Threaded screw ၁
အစိတ်အပိုင်း ၅ Limiter ၂
အစိတ်အပိုင်း ၆ ပါဝါခလုတ် ၆
အစိတ်အပိုင်း ၇ USB ဆက်သွယ်ရေး port ၁
၃.၄ ဆက်စပ်ပစ္စည်းများ
နံပါတ် အမည် အရေအတွက်
၁ အနီရောင် ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၄
၂ အနက်ရောင် ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၁၅
၃ အစိမ်းရောင် ၂ မီလီမီတာ လျှပ်စစ်ကြိုး ၂၀
၄ ပါဝါတိုးချဲ့ကြိုး ၁
၅ USB ဆက်သွယ်ရေးကြိုး ၁
၆ စောင့်ကြည့်ရေးဆော့ဖ်ဝဲ CD ၁
၇ ဖျူ့စ်ပြွန် ၃
၈ ဖုန်အဖုံး ၁
IV. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ stepper မော်တာလေ့ကျင့်ရေးခုံ၏ လျှပ်စစ်ပေါက်မိတ်ဆက်စမ်းသပ်မှုကို သရုပ်ပြသည်
စမ်းသပ်မှု ၂ stepper မော်တာလေ့ကျင့်ရေးခုံ၏ ဆားကစ်ဝါယာကြိုးစမ်းသပ်မှုကို သရုပ်ပြသည်
စမ်းသပ်မှု ၃ stepper မော်တာလေ့ကျင့်ရေးပလက်ဖောင်း၏ ဆော့ဖ်ဝဲစောင့်ကြည့်စမ်းသပ်မှုကို သရုပ်ပြသည်
စမ်းသပ်မှု ၄ stepper မော်တာလေ့ကျင့်ရေးပလက်ဖောင်းပေါ်ရှိ stepper မော်တာ၏ ရှေ့သို့လည်ပတ်မှုစမ်းသပ်မှုကို သရုပ်ပြသည်
စမ်းသပ်မှု ၅ stepper မော်တာလေ့ကျင့်ရေးပလက်ဖောင်းပေါ်ရှိ stepper မော်တာပြောင်းပြန်စမ်းသပ်မှုကို သရုပ်ပြသည်
