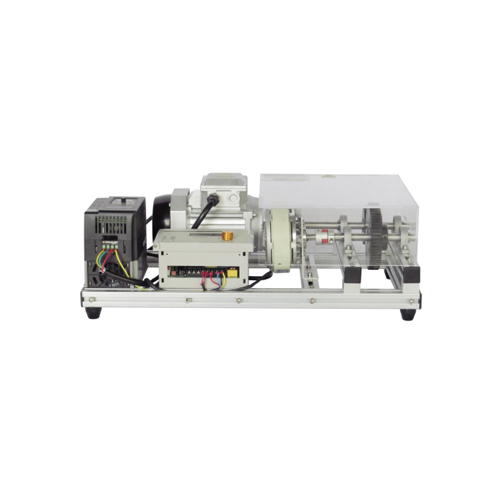

SR6138 စက်ပိုင်းဆိုင်ရာဂီယာအမျိုးမျိုး၏ ချို့ယွင်းချက်စုံစမ်းစစ်ဆေးရန်အတွက် Load Brake နှင့် Shaft Speed Controller ပါရှိသော လေ့ကျင့်ရေးနှင့် ဓာတ်ခွဲခန်းစမ်းသပ်ခုံ စက်ပိုင်းဆိုင်ရာလေ့ကျင့်ရေးပစ္စည်းကိရိယာများ သင်ကြားရေးပစ္စည်းကိရိယာများ
၁။ ပစ္စည်းကိရိယာမိတ်ဆက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
လေ့ကျင့်ရေးဓာတ်ခွဲခန်းစင်ကို စက်ပိုင်းဆိုင်ရာအစိတ်အပိုင်းများ၊ နည်းပညာဆိုင်ရာစက်ပစ္စည်းများ၊ ဝန်ဆောင်မှု၊ ပြုပြင်ခြင်း/တပ်ဆင်ခြင်း၊ တုန်ခါမှုရောဂါရှာဖွေရေးနှင့် အခြားဘာသာရပ်များအတွက် လက်တွေ့သင်တန်းများအတွက် ရရှိနိုင်ပါသည်။ စင်တွင် V-ခါးပတ်နှင့် ဂီယာ pulley အစုံများ၊ chain drive sprockets၊ V-ခါးပတ်များနှင့် wedge sprockets များ ပါဝင်သည်။ အလုပ်စားပွဲတွင် V-ခါးပတ်များနှင့် ဂီယာ drive pulleys အစုံများစွာ၊ chain drive sprockets၊ ကွင်းဆက်များ၊ ဂီယာများ၊ eccentric sleeves အမျိုးအစားအမျိုးမျိုးနှင့် fixed sleeves များ ပါဝင်သည်။ စားပွဲတွင် စက်ပိုင်းဆိုင်ရာဂီယာများတွင် လိုအပ်သောအားကို ထုတ်ပေးသည့် magnetic particle brake တပ်ဆင်ထားသည်။
စင်ကိုအသုံးပြုခြင်းဖြင့် ကျောင်းသားများအား စက်ပိုင်းဆိုင်ရာဂီယာများ၊ bearing units များ၊ couplings များ၊ fastening bushings များ၊ frequency converters ပါသော electric drives များနှင့် structural contours အသုံးချမှုများ၏ ဒီဇိုင်းနှင့် ရင်းနှီးကျွမ်းဝင်စေသည်။ ခါးပတ်များ၊ chain များနှင့် gear များ၊ clamping bushings များနှင့် bearing units များတပ်ဆင်ခြင်းတွင် လက်တွေ့ကျွမ်းကျင်မှုများ တိုးတက်စေသည်။
eccentricity 0.2/0.5 mm ရှိသော eccentric bushings အစုံတစ်ခုသည် pulley နှင့် gear mounting၊ shaft misalignment ချို့ယွင်းချက်များကို တုပနိုင်သည်။ အလေးချိန်အစုံတစ်ခုသည် shaft မညီမျှမှု၏ မတူညီသောတန်ဖိုးများကို တုပနိုင်သည်။
ပူးတွဲပါ တိုင်းတာကိရိယာများ (digital calipers နှင့် magnetic mount ပေါ်ရှိ clock micrometer) သည် ကျောင်းသားများအား တပ်ဆင်မှုမှန်ကန်မှု၊ shaft alignment နှင့် parallelism နှင့် axial နှင့် angular misalignment control ကိုစစ်ဆေးခြင်းဆိုင်ရာကျွမ်းကျင်မှုများ တိုးတက်စေရန် ကူညီပေးသည်။
၁.၂ အင်္ဂါရပ်များ
ဤ workbench သည် idle mode နှင့် မတူညီသော speed load များအောက်တွင် စက်ပိုင်းဆိုင်ရာဂီယာလည်ပတ်မှုကို လေ့လာနိုင်စေပါသည်။
တုန်ခါမှုတိုင်းတာခြင်းသင်တန်းကို ပြုလုပ်ရန်နှင့် စက်ပိုင်းဆိုင်ရာချို့ယွင်းချက်များ၏ နည်းပညာဆိုင်ရာရောဂါရှာဖွေရေးကျွမ်းကျင်မှုများကို ကျွမ်းကျင်စေရန်အတွက် bracket ၏ bearing unit တွင် studs သို့မဟုတ် screws များကို အသုံးပြု၍ တုန်ခါမှုအာရုံခံကိရိယာများတပ်ဆင်ရန်အတွက် MM5 threaded holes များပါရှိသည်။ stand သည် gear၊ belt နှင့် chain drives၊ couplings၊ rolling bearing များ၏ စက်ပိုင်းဆိုင်ရာချို့ယွင်းချက်များ (မညီမျှမှုများ၊ eccentricities၊ nuisances၊ skew၊ wear၊ localized surface defects စသည်) ကို ပုံစံတူပြုလုပ်နိုင်သည်။
၂။ နည်းပညာဆိုင်ရာ parameters
Input power: single-phase three-wire 220V, 50Hz
အရွယ်အစား: 850mm*400mm*300mm(L*W*H)
အလေးချိန်: 33kgs
၃။ အစိတ်အပိုင်းများစာရင်း
၃.၁ အဓိကအစိတ်အပိုင်း
နံပါတ် အမည်
၁ အရေးပေါ်ခလုတ်
၂ အင်ဗာတာ
၃ မဂ္ဂနက်တစ်ပေါင်ဒါဘရိတ် ထိန်းချုပ်ကိရိယာ
၄ မဂ္ဂနက်တစ်ပေါင်ဒါဘရိတ်
၅ သုံးဆင့် asynchronous မော်တာ
၆ ဒရိုက်ရိုးဖ်
၇ မောင်းနှင်ရိုးဖ်
၈ အကာအကွယ်အဖုံး
၃.၂ ဆက်စပ်ပစ္စည်းများ
နံပါတ် အမည် အရေအတွက်
၁ ဗာနီယာ ကယ်လီပါ ၁
၂ ဒိုင်လ်ညွှန်ပြကိရိယာ ၁
၃ ဝန်တုံး ၂၀ ဂရမ် ၁
၄ ဝန်တုံး ၄၀ ဂရမ် ၁
၅ ဝန်တုံး ၆၀ ဂရမ် ၁
၆ ဝန်တုံး ၈၀ ဂရမ် ၁
၇ ဝန်တုံး ၁၀၀ ဂရမ် ၁
၈ ဗဟိုချုပ်ကိုင်မှု ၀.၅ မီလီမီတာ ၂
၉ ဗဟိုချုပ်ကိုင်မှု ၀.၂ မီလီမီတာ ၁
၁၀ တိုးချဲ့မှု ဗဟိုချုပ်ကိုင်မှု ၂
နံပါတ် အမည် အရေအတွက်
၁ V-ခါးပတ် ၂
၂ အချိန်ကိုက်ခါးပတ် ၂
၃ ဆင့်ခ်နပ်စ်ဘီး (မာစတာ) ၂
၄ ဆင့်ခ်နပ်စ်ဘီး (ဆလပ်) ၁
၅ ပူလီ (မာစတာ) ၂
၆ ပူလီ (ဆလပ်) ၁
၇ အတွင်းထောင့် ၁
၈ ဝက်ဝံ ၁
၉ ကွင်းဆက် ၁
၁၀ Bevel ဂီယာ ၂
၁၁ Bevel ဂီယာ အခြေခံ ၁
၁၂ Spur ဂီယာ (Master) ၂
၁၃ Spur ဂီယာ (slave) ၁
၁၄ Angle ruler ၁
၄။ စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ ဟန်ချက်ညီကိရိယာ၏ တုန်ခါမှုစမ်းသပ်မှု (ဝန်မပါ)
စမ်းသပ်မှု ၂ ဟန်ချက်ညီကိရိယာ၏ တုန်ခါမှုစမ်းသပ်မှု (ဝန်ပါ)
စမ်းသပ်မှု ၃ မော်တာ၏ ရှေ့နှင့်နောက်လှည့် စမ်းသပ်မှု
စမ်းသပ်မှု ၄: မောင်းနှင်ဘီး eccentricity စမ်းသပ်မှု
စမ်းသပ်မှု ၅ Magnetic Powder Braking Controller Braking စမ်းသပ်မှု
စမ်းသပ်မှု ၆ Bevel ဂီယာများ တပ်ဆင်ခြင်းနှင့် စမ်းသပ်ခြင်း
စမ်းသပ်မှု ၇: Spur ဂီယာများ၏ အလယ်ဗဟိုပြုစမ်းသပ်မှု
စမ်းသပ်မှု ၈: Pulley ၏ အဆုံးမျက်နှာပြင်နှင့် radial runout စမ်းသပ်မှု
